Cable de Cobre Desnudo

Cód. CCD-001 Disponible

Disponible

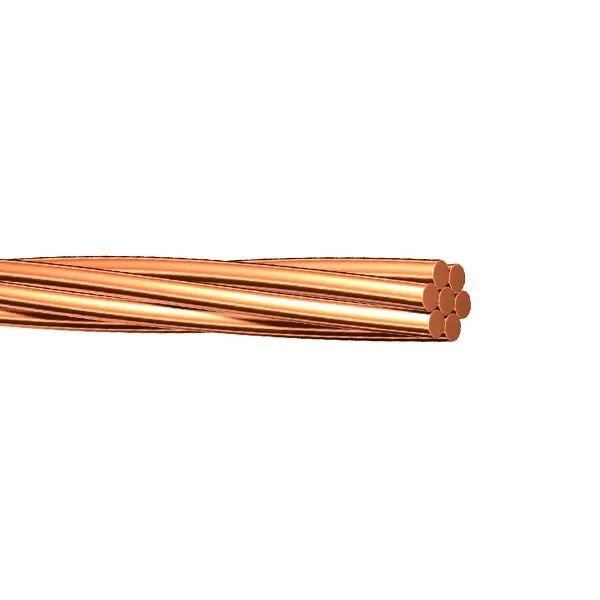

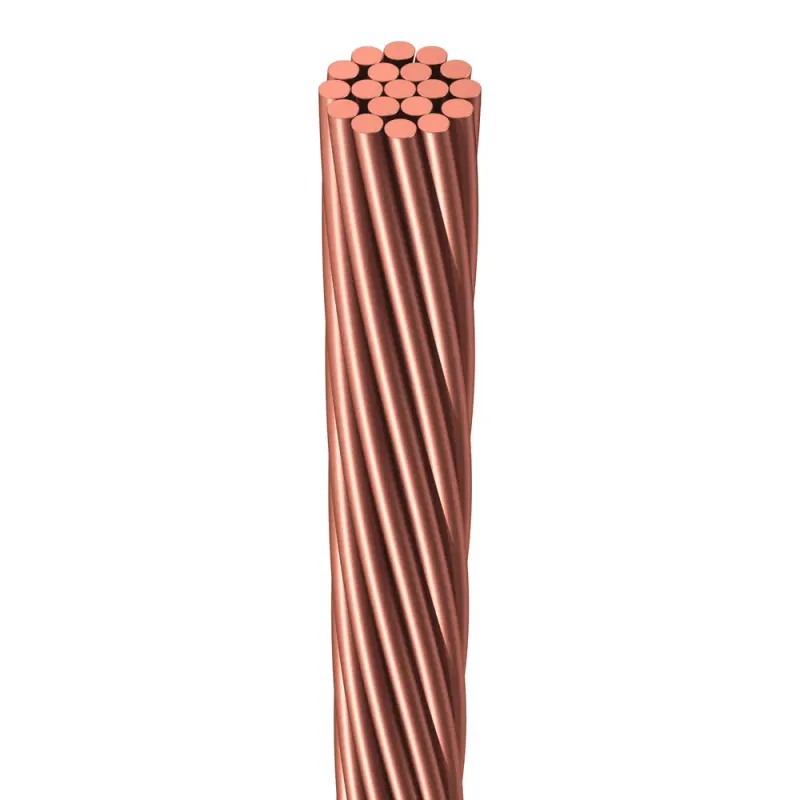

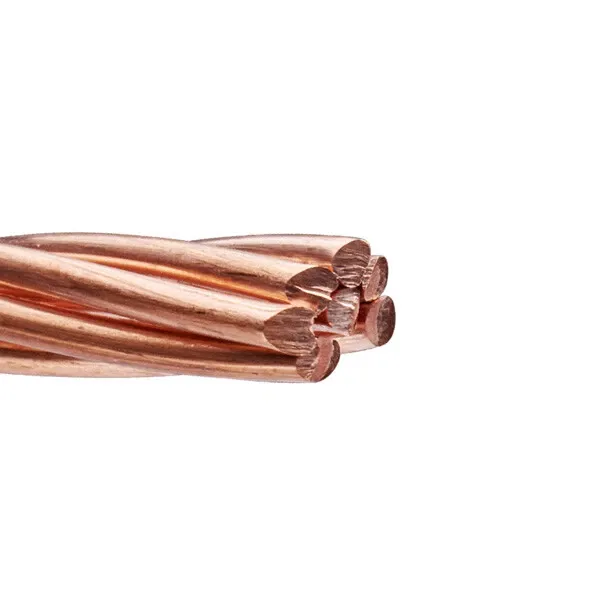

Cable Blando Trenzado — NCh 365 / ASTM B8 Clase B

Calibre	mm²	Hebras	Ø Hebra (mm)	Ø Total (mm)	Peso (kg/km)	Resist. (Ω/km)	Corriente 80°C (A)
6 AWG	13,3	7	1,55	4,7	120	1,35	124
4 AWG	21,2	7	1,96	5,9	192	0,847	155
2 AWG	33,6	7	2,47	7,4	304	0,532	209
2 AWG	33,6	19	1,50	7,4	304	0,532	209
1 AWG	42,4	7	2,77	8,5	386	0,425	242
1 AWG	42,4	19	1,69	8,5	386	0,425	242
1/0 AWG	53,5	7	3,12	9,5	483	0,335	282
1/0 AWG	53,5	19	1,89	9,5	483	0,335	282
2/0 AWG	67,4	7	3,50	10,7	614	0,266	329
2/0 AWG	67,4	19	2,13	10,7	614	0,266	329
3/0 AWG	85	7	3,93	11,9	773	0,211	382
3/0 AWG	85	19	2,39	11,9	773	0,211	382
4/0 AWG	107	7	4,42	13,4	972	0,167	444
4/0 AWG	107	19	2,68	13,4	972	0,167	444
250 MCM	127	19	2,92	14,6	1151	0,142	494
250 MCM	127	37	2,09	14,6	1151	0,142	494
350 MCM	177	19	3,45	17,3	1608	0,101	556
350 MCM	177	37	2,47	17,3	1608	0,101	556
500 MCM	253	19	4,12	20,6	2293	0,0709	773
500 MCM	253	37	2,95	20,6	2293	0,0709	773

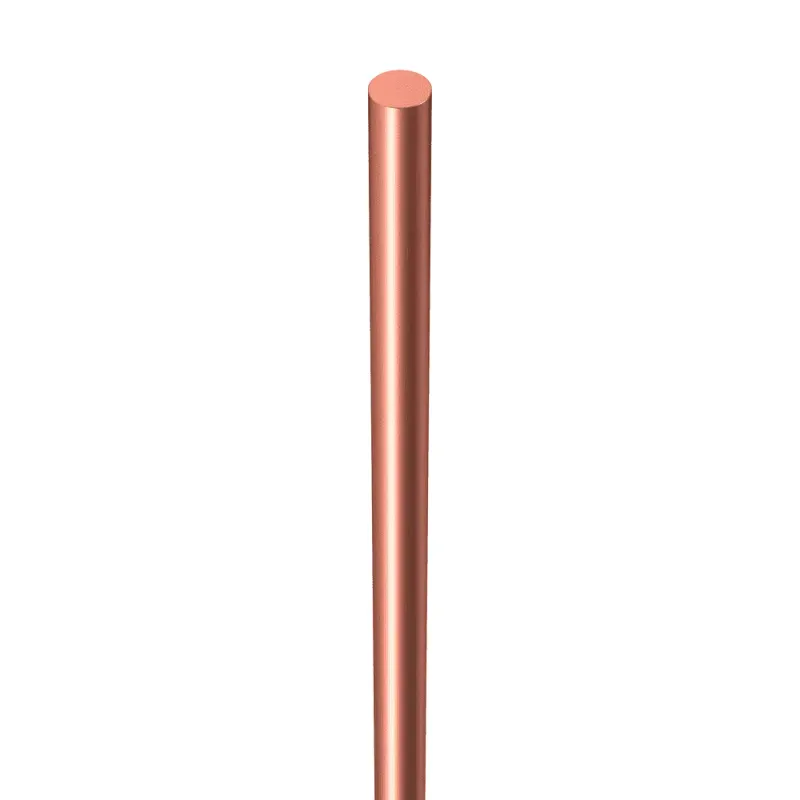

Alambre Duro Sólido — NCh 361 / ASTM B1

Calibre	mm²	Ø (mm)	Resist. 20°C (Ω/km)	Peso (kg/km)	Corriente 40°C (A)
14 AWG	2,08	1,63	8,630	18,50	26
12 AWG	3,31	2,05	5,420	29,42	36
10 AWG	5,26	2,59	3,410	46,77	50
8 AWG	8,37	3,26	2,140	74,37	70
6 AWG	13,3	4,11	1,350	118,2	96
5 AWG	16,8	4,62	1,070	149,1	112
4 AWG	21,2	5,19	0,847	188,4	130
3 AWG	26,7	5,83	0,672	237,4	150
4 mm²	4,0	2,26	4,490	35,56	40
6 mm²	6,0	2,76	2,990	53,34	54
10 mm²	10,0	3,57	1,790	88,90	76
16 mm²	16,0	4,51	1,120	142,2	104

Cable Milimétrico Clase 2 — NCh 365 / IEC 60228

Sección (mm²)	Hebras	Ø Hebra (mm)	Ø Total (mm)	Peso (kg/km)	Resist. 20°C (Ω/km)	Corriente 80°C (A)
16	7	1,70	5,1	153	1,150	110
25	7	2,14	6,4	240	0,727	148
35	7	2,52	7,6	336	0,524	183
50	19	1,83	9,2	480	0,387	224
70	19	2,14	10,7	672	0,268	280
95	19	2,52	12,6	912	0,193	340
120	37	2,03	14,2	1152	0,153	392
150	37	2,25	15,8	1440	0,124	445
185	37	2,52	17,6	1776	0,0991	507
240	61	2,25	20,3	2304	0,0754	600
